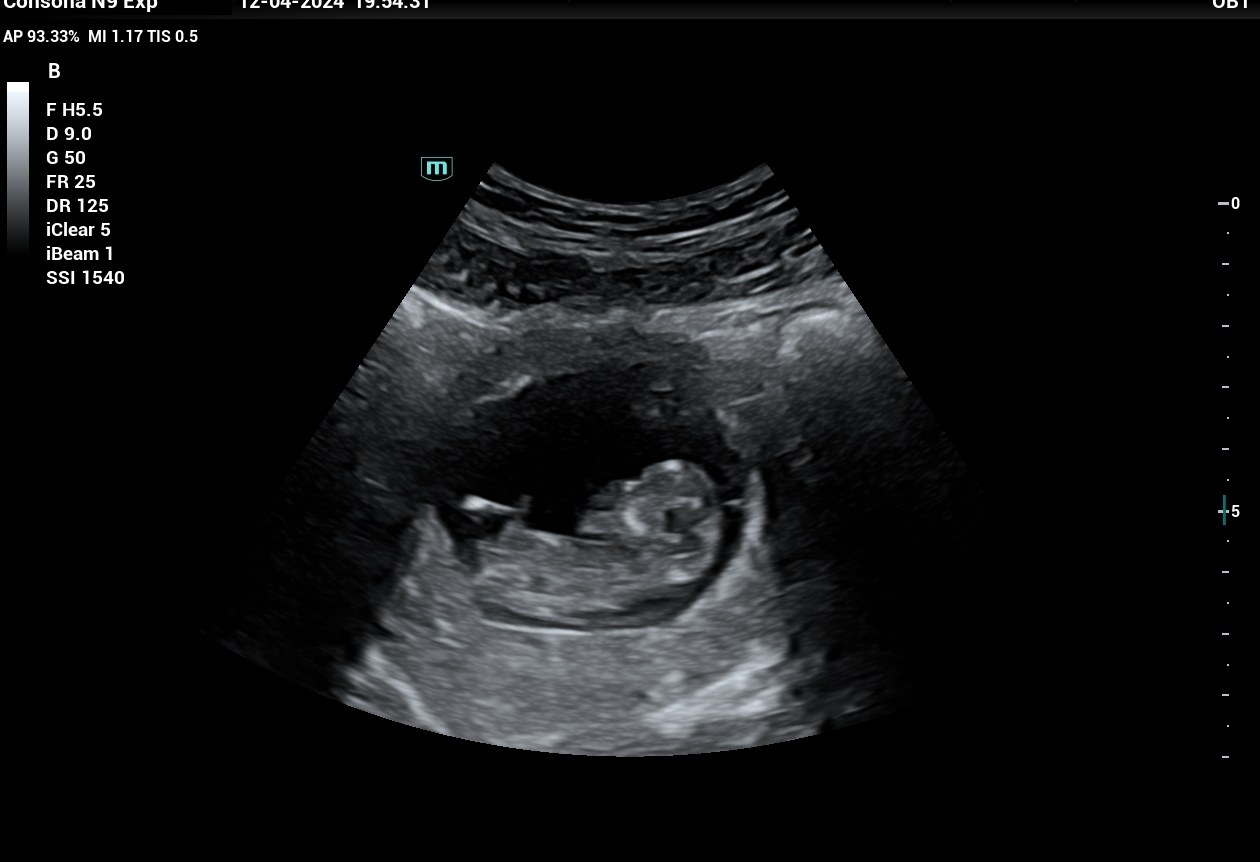

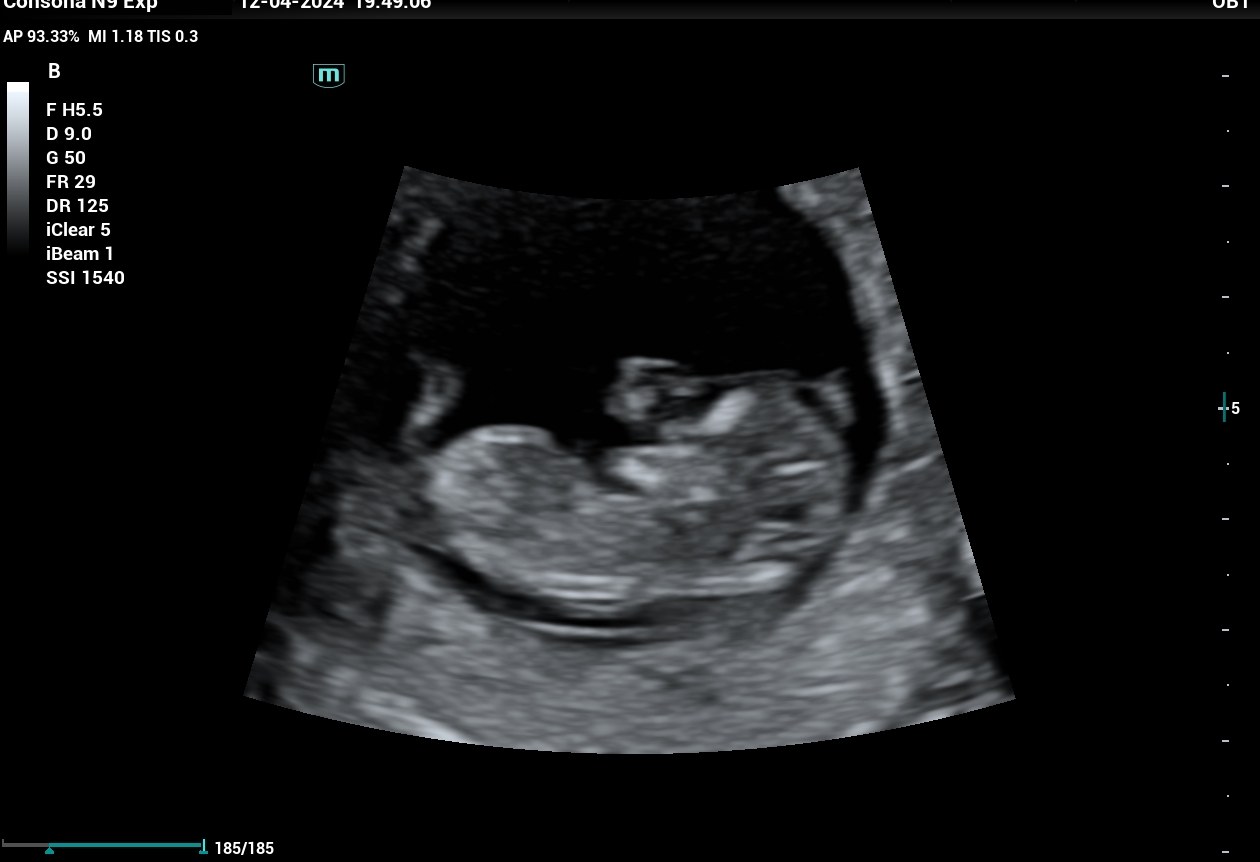

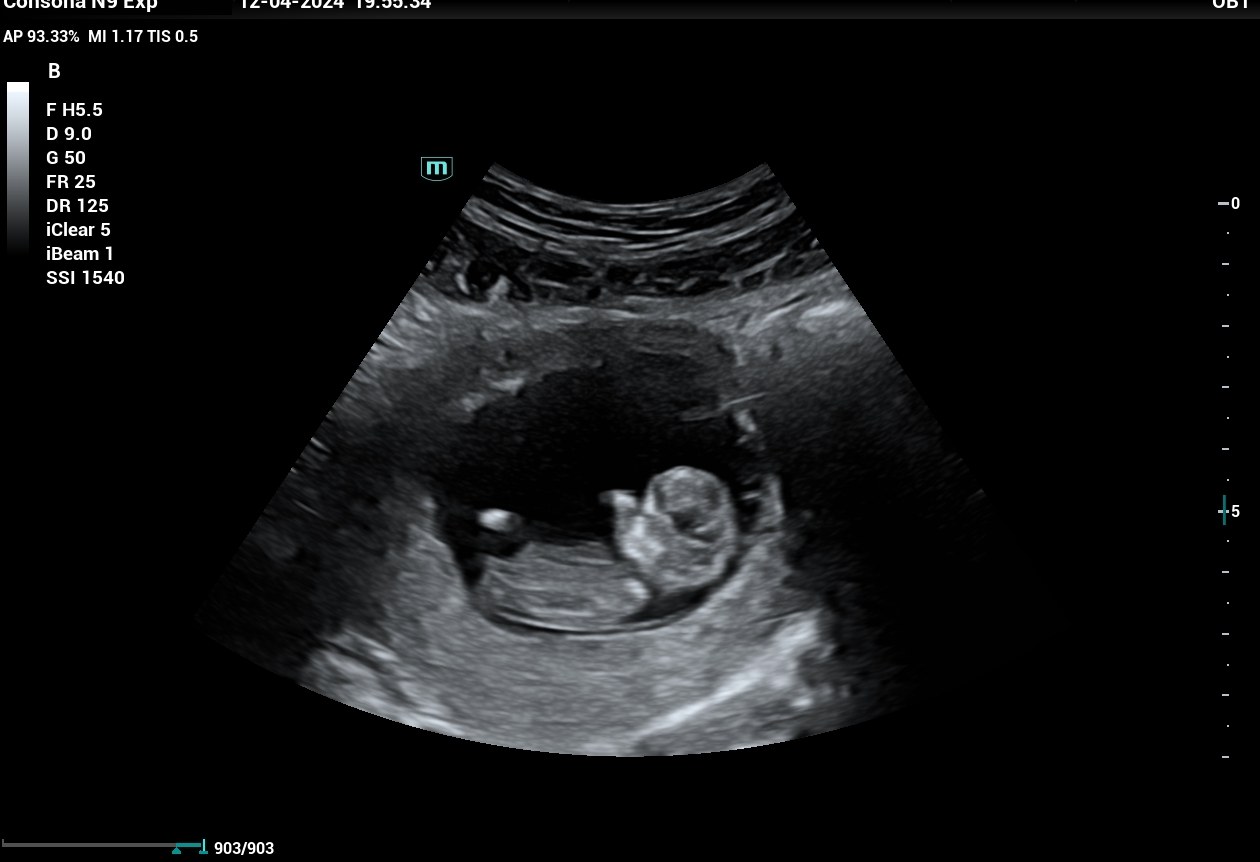

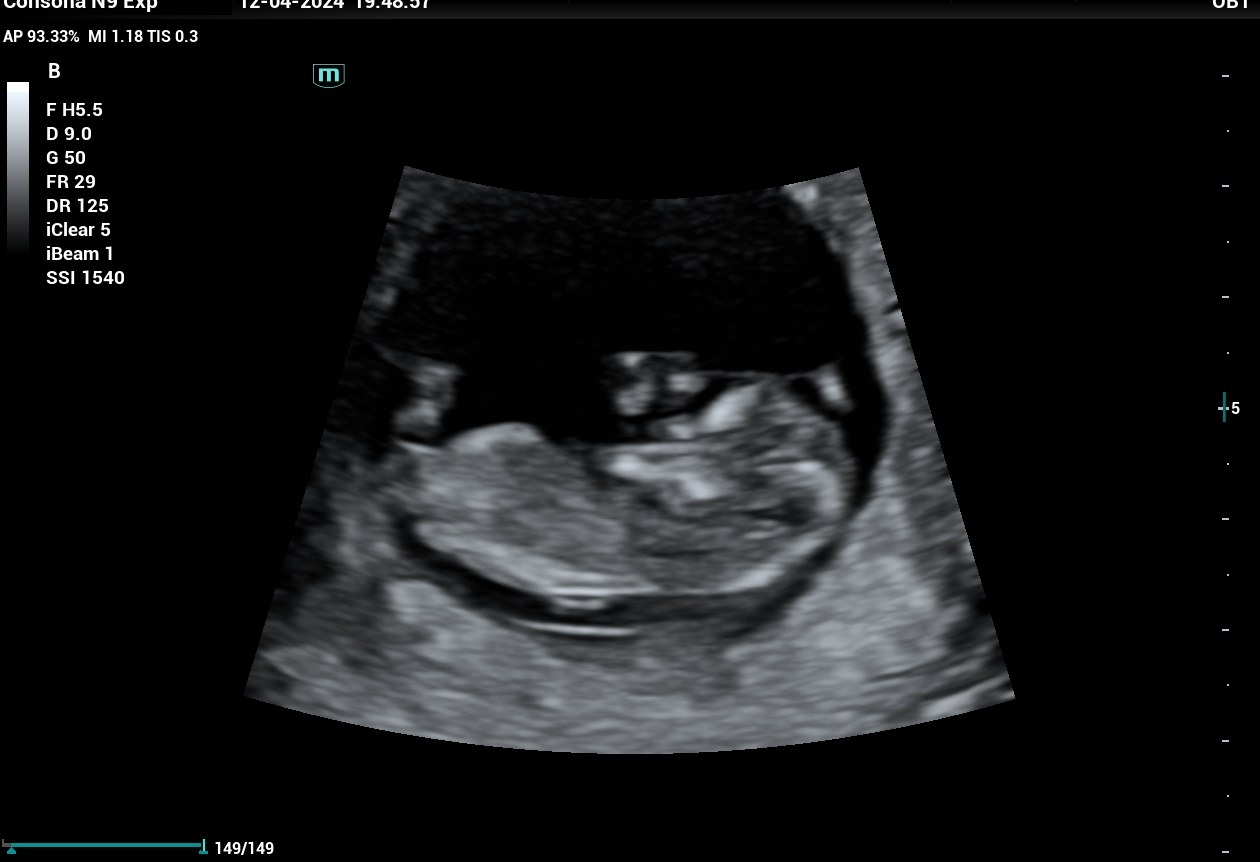

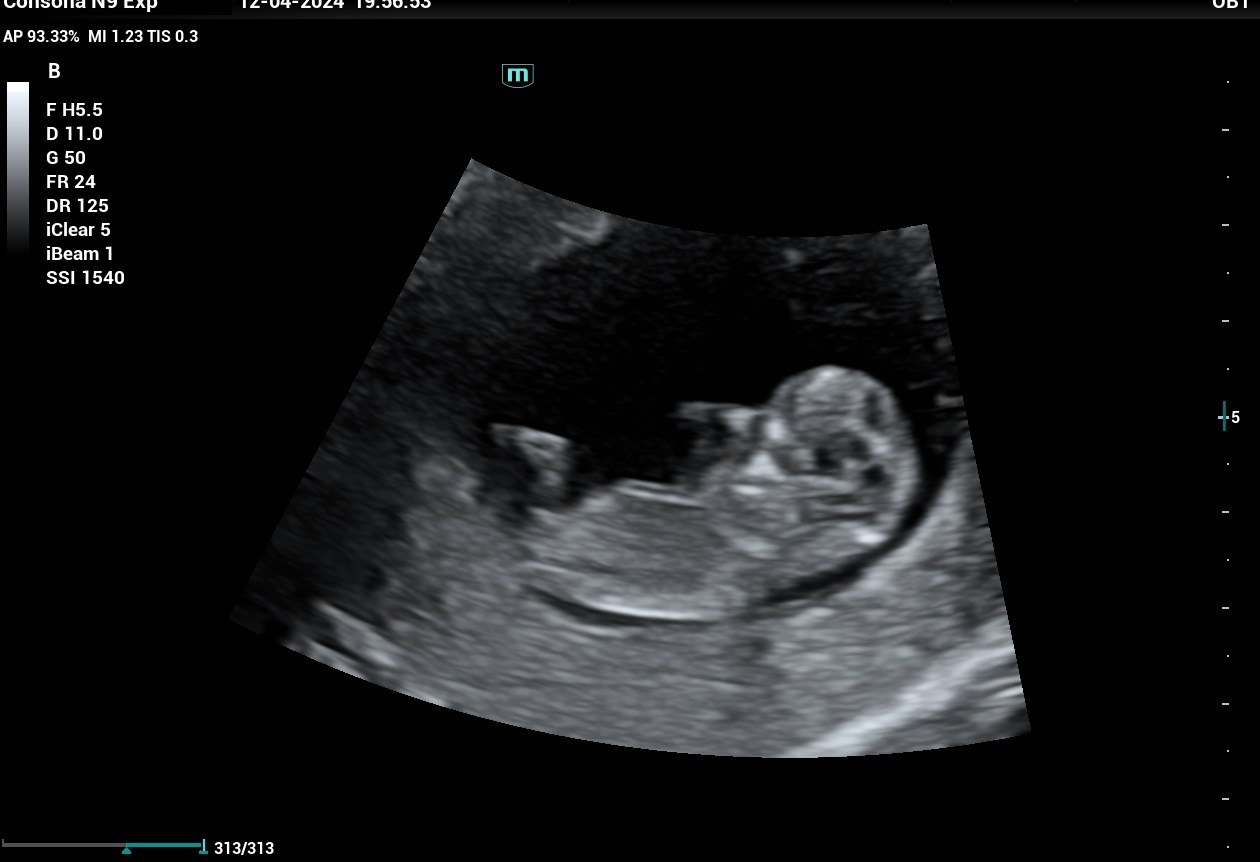

Реальные снимки, полученные на аппарате Mindray Consona N9. Иллюстрация возможностей аппарата, не является медицинским заключением.

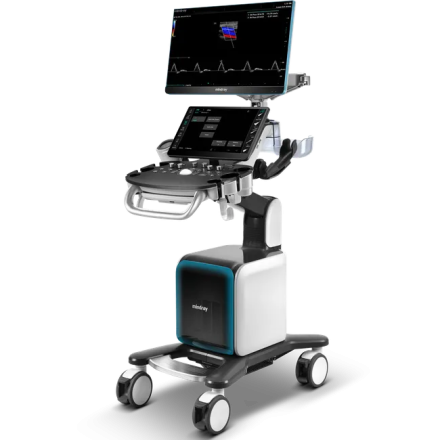

Mindray Consona N9 — флагман серии Consona с 23,8-дюймовым монитором

Consona N9 завершает линейку среднестационарных универсальных сканеров Consona и встаёт между N8 и премиальной серией Resona. От N8 модель отличается прежде всего эргономикой: основной монитор увеличен с 21,5 до 23,8 дюйма, корпус расширен до 542 мм по фронту, а парк датчиков пополнен высокочастотным линейным L20-5s на 192 элемента — единственный такой преобразователь в серии Consona. На программной стороне добавлены опции LVO для контрастного исследования левого желудочка, CPP для расчёта индекса васкуляризации и R-VQS для радиочастотной оценки жёсткости сосудистой стенки — этих опций нет ни в N8, ни в более младших моделях. Аппарат построен на платформе ZST+ (ZONE Sonography Technology Plus), которая разнесена по нескольким уровням обработки: усиление сигнала на каждом приёмном элементе, реконструкция всего поля сканирования с попиксельной динамической фокусировкой (DPF) и хранение исходных RAW-данных через Total Recall Imaging для постобработки. Это даёт стабильную детализацию по всей глубине без переключения фокусных зон оператором и возможность изменить параметры изображения постфактум прямо на сохранённой кинопетле. Аппарат закрывает абдомен, акушерство, гинекологию, кардиологию (включая взрослую, педиатрическую, неонатальную и интервенционную через TEE), сосудистую диагностику, педиатрию, урологию, малые органы, нервы, тазовое дно и неотложную помощь.

Главные цифры Consona N9

Основные технологии Mindray Consona N9

• Платформа ZST+ (ZONE Sonography Technology Plus): вместо последовательного формирования луча канал-за-каналом аппарат принимает массив отражённого сигнала целиком и реконструирует изображение программно с попиксельной фокусировкой по всему полю. Дополнительно работает Total Recall Imaging — сохранение исходных данных позволяет менять gain, частоту, динамический диапазон и карту тонов на уже сохранённой кинопетле.
• Монокристальные пьезоэлементы (Single Crystal) на ключевых датчиках: фазированный SP5-1N для кардиологии, конвексный SC5-1N для абдомена и объёмный SD8-1 для акушерства. Монокристальный материал даёт примерно на треть более широкую полосу частот, чем традиционная PZT-керамика, и заметно повышает чувствительность в режимах гармоники, контрастной визуализации и эластографии сдвиговой волны.
• STE — двумерная цветовая эластография сдвиговой волны: формирует двумерную карту жёсткости в зоне интереса с количественной шкалой (E, Cs, G), фильтрами HQElasto, M-STB Index и интегрированным вычислением качества измерения. Доступна на C5-1, SC5-1N, L13-3N, L14-3W, L9-3, L20-5s при установленном Sound Touch Elastography drive Module.
• STQ — точечная количественная эластография: измеряет жёсткость в одной точке с выводом среднего, максимума, минимума и стандартного отклонения. Используется в гепатологии, маммологии и тиреоидологии.
• Strain Elastography: компрессионная эластография на V11-3H, V11-3, V11-3B, V11-3HB, DE11-3, L14-3W, L20-5s, L13-3N, L9-3, L16-4Hs. Применяется при ТРУЗИ простаты, в гинекологии, маммологии, MSK и интраоперационной диагностике.
• UWN+ Contrast Imaging и Volume CEUS: высокочастотная контрастная визуализация с двойным окном Contrast/Tissue, режимом Destruct (200–2000 мс) и количественным анализом Time-Intensity Curve до 8 ROI. Объёмная контрастная Volume CEUS работает на DE11-3.
• Кардиологический пакет с расширением N9: AutoEF (фракция выброса по Симпсону), Stress Echo на трёх фазированных датчиках — SP5-1N, P8-2 и P10-4 — с 14 заводскими протоколами и пользовательскими сценариями, ASE 16/17 скоринг, TDI и TDI QA с количественным анализом до 8 ROI, Tissue Tracking QA для оценки деформации миокарда, Echo Boost. Эксклюзивно для N9 в серии Consona добавляется LVO — программное обеспечение для контрастного исследования левого желудочка. Чреспищеводный датчик P8-2Ts подключается через адаптер S2A.
• Расширенная сосудистая программа: IMT и RIMT (радиочастотное измерение комплекса интима-медиа), V-Mapping (графическое сосудистое картирование), эксклюзивно для N9 — CPP (оценка индекса васкуляризации) и R-VQS (радиочастотный количественный анализ жёсткости сосудистой стенки), которых нет ни в N8, ни в N7, ни в N6.
• AI-протоколы Smart-серии: Smart Thyroid с автоматическим выделением узлов щитовидной железы и классификацией по TI-RADS; Smart Breast — определение и анализ образований молочной железы по BI-RADS; Smart FLC для автоматического подсчёта и измерения фолликулов; Smart Vue для распознавания стандартных кардиальных и абдоминальных плоскостей.
• Акушерский пакет: Smart OB (автоматические BPD, HC, OFD, FL, AC), Smart NT, Smart Fetal HR (ЧСС плода в B и M), Smart Pelvic, Smart Planes CNS — автоматическое выделение срезов ЦНС плода (TCP, TTP, MSP, TVP), STIC для объёмной кардио плода, Smart Scene 3D с готовыми сценариями (Spine, Brain, Long Bone, Face, Endometrium, Pelvic), 4D на D7-2 и SD8-1.
• Интеллектуальные инструменты повседневной работы: iScanHelper (встроенная обучающая система с примерами клинических изображений), iWorks (стандартизированные рабочие протоколы), iCompare (сопоставление УЗИ с DICOM CT/MRI/Mammography/X-Ray без внешней рабочей станции), Smart Trace, Smart 3D, Smart Face, Smart V Trace, iLive с режимами Classic / Pro / Bone / Tissue, iPage+, SCV+, Color 3D, Niche, Smart Volume, iNeedle, iBeam, iClear, iTouch+, Echo Boost, ExFOV (расширенное поле обзора).
• Эргономика и работа оператора: 23,8-дюймовый LED-монитор Full HD с автоподстройкой яркости, 15,6-дюймовый антибликовый сенсорный экран с поддержкой жестов (до 8 пользовательских) и работы в перчатках, двухкрылая плавающая стойка Dual-wing floating support arm с регулировкой по высоте и фронту, голосовое управление iVocal (опция), горячая замена датчиков, QSave с менеджером 3D/4D-пресетов и интегрированный антивирус ClamAV.

Сравнение Mindray Consona N9 и Resona R9

Полный набор режимов визуализации

• B-режим (2D, гармонический THI с патентованной технологией PSH, FCI, ExFOV)
• M-режим / Color M-режим / анатомический Free Xros M / криволинейный Free Xros CM
• Цветовое допплеровское картирование (Color Doppler Imaging)
• Энергетический допплер с направленным режимом (Power / Directional PDI)
• Спектральный импульсно-волновой допплер (PW) с HPRF
• Непрерывно-волновой допплер (CW) — опция
• Тканевой допплер: TDI, TDI QA, тканевой M-режим (Tissue Velocity Doppler / Tissue Velocity Motion / Tissue Velocity Energy Imaging)
• HR Flow — высокочастотный энергетический допплер
• Glazing Flow — 3D-визуализация 2D-потока ЦДК и ЭД
• Smart Track — автоматическая регулировка ROI и линии PW
• UWN+ Contrast Imaging, Contrast Imaging QA, VLMI Contrast, Volume CEUS, LVO
• Strain Elastography — компрессионная эластография
• STE — 2D-эластография сдвиговой волны (C5-1, SC5-1N, L13-3N, L14-3W, L9-3, L20-5s)
• STQ — количественная эластография сдвиговой волны (C5-1, SC5-1N, L13-3N, L14-3W, L20-5s, L9-3)
• 3D/4D: Smart 3D, iLive (Classic, Pro, Bone, Tissue, iLive Transp., Spot Light, Inner Light, Multi-Light), Smart Face, Color 3D, Niche, iPage+, SCV+, Smart Volume, STIC, Smart Scene 3D, Smart Planes CNS

Интеллектуальные инструменты и клинические пакеты

• Smart 3D — объёмная реконструкция методом «свободной руки»
• Smart Scene 3D — готовые 3D-сценарии Spine, Brain, Long Bone, Face, Endometrium, Pelvic
• Smart Face — автоматическая визуализация лица плода с поворотом к оператору
• iLive — рендеринг с виртуальной подсветкой и сценариями (Classic, Pro, Bone, Tissue)
• iPage+ — мультисрезовое томографическое отображение с регулировкой толщины среза
• STIC — высокоразрешающая объёмная визуализация сердца плода
• Smart Planes CNS — автоматическое получение срезов TCP, TTP, MSP, TVP головки плода
• iScanHelper — встроенная обучающая система для ABD, SMP, URO, OB, GYN
• iWorks — стандартизированные рабочие протоколы B/B(Dual Live), Color, Power, B+PW, B+CW, B+TVI и др.
• iCompare — сравнение УЗИ с DICOM CT/MRI/Mammography/X-Ray без внешней рабочей станции
• iNeedle — улучшенная визуализация биопсийной иглы
• iBeam — пространственное компаундирование (Spatial Compound Imaging)
• iClear — подавление спекл-шума
• iTouch+ — однокнопочная оптимизация изображения в B/Color/Power/PW и Contrast
• Echo Boost — улучшение однородности и шумоподавление в кардиологии
• Smart Vue — автоматическое распознавание стандартных кардиальных и абдоминальных плоскостей
• Smart Thyroid — анализ узлов щитовидной железы по TI-RADS
• Smart Breast — анализ образований молочной железы по BI-RADS
• Smart FLC — автоматическая фолликулометрия в 2D/3D
• Smart V Trace / Smart V Vocal — полуавтоматическая трассировка объёма
• Smart HRI — автоматический гепаторенальный индекс для оценки стеатоза печени
• Smart Hip — автоматическая оценка тазобедренного сустава у новорождённых
• Smart OB — автоматическая биометрия плода (BPD, HC, OFD, FL, AC)
• Smart NT — автоматическое измерение толщины воротникового пространства
• Smart Fetal HR — автоматическое определение ЧСС плода в B и M-режимах
• Smart Pelvic — измерения функции мышц тазового дна
• Smart Bladder — автоматический расчёт объёма мочевого пузыря
• Smart B-line — автоматический подсчёт B-линий при оценке лёгких
• LVO — программное обеспечение для контрастного исследования левого желудочка
• CPP — программное обеспечение для оценки индекса васкуляризации
• R-VQS — радиочастотный количественный анализ жёсткости сосудистой стенки
• IMT — автоматическое измерение комплекса интима-медиа
• RIMT — радиочастотный анализ толщины комплекса интима-медиа в реальном времени
• V-Mapping — графическое сосудистое картирование
• Smart Trace, Smart Calc, Smart Volume — автоматизация измерений и отчётов
• iVocal — голосовое управление (опция)

Технические характеристики Mindray Consona N9

Совместимые датчики Mindray Consona N9

• SC5-1N — монокристальный конвексный, R60 мм, 128 элементов — абдомен, акушерство, гинекология, MSK, торакальные, малые органы; STE и STQ, Contrast Imaging
• C5-1 — конвексный, R50 мм, 128 элементов — те же приложения, что и SC5-1N, в традиционной PZT-керамике; STE и STQ
• C7-3 — конвексный, R50 мм, 192 элемента — расширенный набор приложений
• C11-3 — педиатрический конвексный, R27,4 мм, 128 элементов
• L13-3N — линейный широкополосный, апертура 43,5 мм, 192 элемента ComboWave — малые органы, сосуды, MSK, нервы, педиатрия; STE, STQ, Strain Elastography, Contrast Imaging
• L14-3W — линейный, апертура 55,5 мм, 256 элементов — флагманский линейный для широкого поля обзора и MSK
• L9-3 — линейный, апертура 48 мм, 192 элемента ComboWave — абдомен, MSK, сосуды, нервы; STE и STQ
• L20-5s — высокочастотный линейный, апертура 31,5 мм, 192 элемента (через адаптер S2A) — дермато-косметология, поверхностные структуры, мелкие сосуды; STE и STQ; уникальный датчик в серии Consona, есть только в N9
• L16-4Hs — высокочастотный интраоперационный Г-образный (через адаптер S2A) — MSK, сосуды, малые органы, интраоперационная диагностика
• SP5-1N — монокристальный фазированный, апертура 30,4 мм, 64 элемента — взрослая кардиология; CW, TDI, Stress Echo, Tissue Tracking QA, LVO
• P8-2 — педиатрический фазированный, апертура 19,5 мм, 96 элементов — детская кардиология, Stress Echo
• P10-4 — неонатальный фазированный, апертура 15 мм, 128 элементов — кардиология новорождённых, Stress Echo
• P8-2Ts — чреспищеводный (TEE), 64 элемента (требует Multifunction Module и адаптера S2A) — интраоперационный кардиомониторинг
• V11-3 — внутриполостной микроконвексный, R10 мм, 128 элементов — гинекология, урология; Strain Elastography
• V11-3B — внутриполостной микроконвексный, R10 мм, 128 элементов
• V11-3H — высокоплотный внутриполостной, R11 мм, 192 элемента — расширенное FOV 196°
• V11-3HB — высокоплотный с изогнутой рукоятью, R11 мм, 192 элемента
• ELC10-4 — биплановый внутриполостной (микроконвекс + линейка), апертура 72 мм, 128 элементов — ТРУЗИ простаты, биопсия
• D7-2 — конвексный объёмный 4D, R40 мм, 128 элементов — акушерство, гинекология, абдомен (требует 4D Function и Multifunction Module)
• SD8-1 — монокристальный конвексный объёмный 4D, R45 мм, 192 элемента — флагманское акушерство и гинекология
• DE11-3 — внутриполостной объёмный 4D, R11 мм, 128 элементов — Volume CEUS, Strain Elastography
• CW2s — карандашный 2 МГц для CW-обследования сосудов и кардиологии
• CW5s — карандашный 5 МГц для CW-обследования сосудов и педиатрии

Кому подойдёт Consona N9

• Многопрофильным экспертным центрам и крупным диагностическим клиникам, которым нужен один аппарат под все основные клинические направления, с большим 23,8-дюймовым монитором для удобной работы в режиме разделённого экрана (Dual Live, сравнение кинопетель) и с расширенным сосудистым/кардиологическим пакетом
• Дермато-косметологическим кабинетам и эстетической медицине — за счёт уникального для серии высокочастотного линейного L20-5s
• Сосудистым центрам — IMT, RIMT, V-Mapping, плюс эксклюзивные для N9 опции CPP и R-VQS
• Кардиологическим отделениям — кардиопакет SP5-1N + P8-2 + P10-4 + P8-2Ts (TEE), AutoEF, Stress Echo, Tissue Tracking QA, Echo Boost и LVO для контрастной визуализации левого желудочка
• Перинатальным центрам — SD8-1, STIC, Smart Planes CNS, Smart Fetal HR, Smart OB, Smart NT, Smart Scene 3D и iLive с режимом Tissue
• Гепатологическим, онкологическим и эндокринологическим центрам — STE и STQ, Smart HRI, Volume CEUS, Smart Thyroid (TI-RADS), Smart Breast (BI-RADS)
• Урологическим клиникам и репродуктологии — ELC10-4, V11-3H, DE11-3, Smart FLC, IVF-пакет
• Стационарам и операционным — L16-4Hs для интраоперационных исследований и P8-2Ts для интраоперационного кардиомониторинга
• Учебным и образовательным центрам — iScanHelper и iCompare для разбора клинических случаев
