Клинические изображения

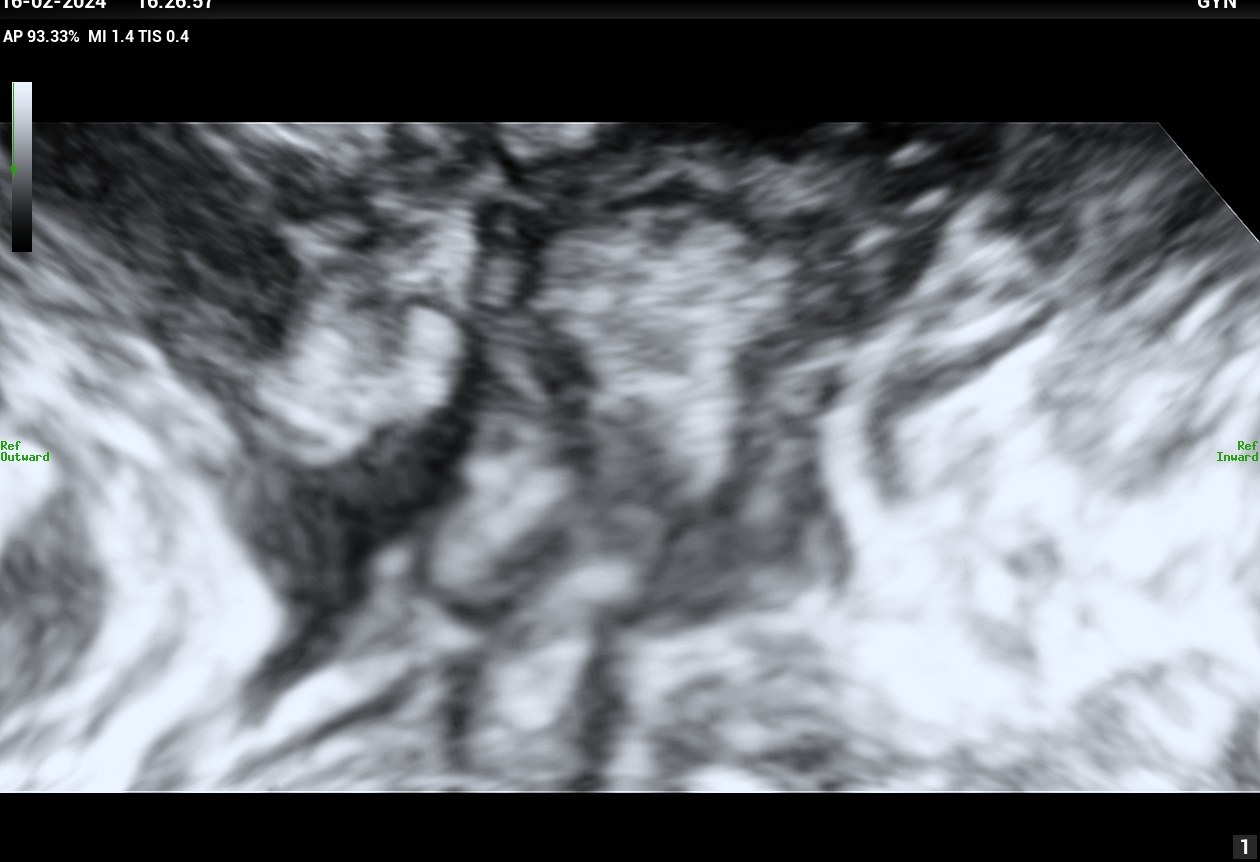

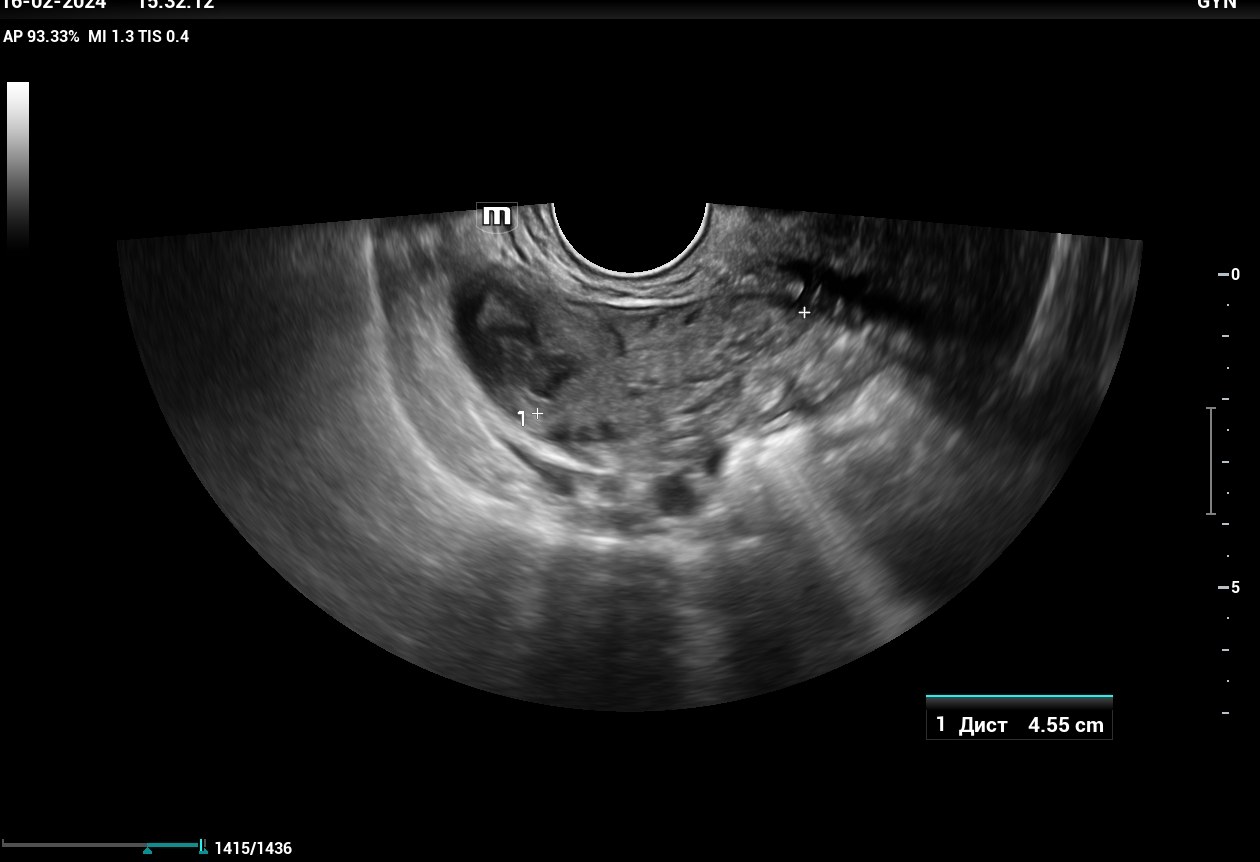

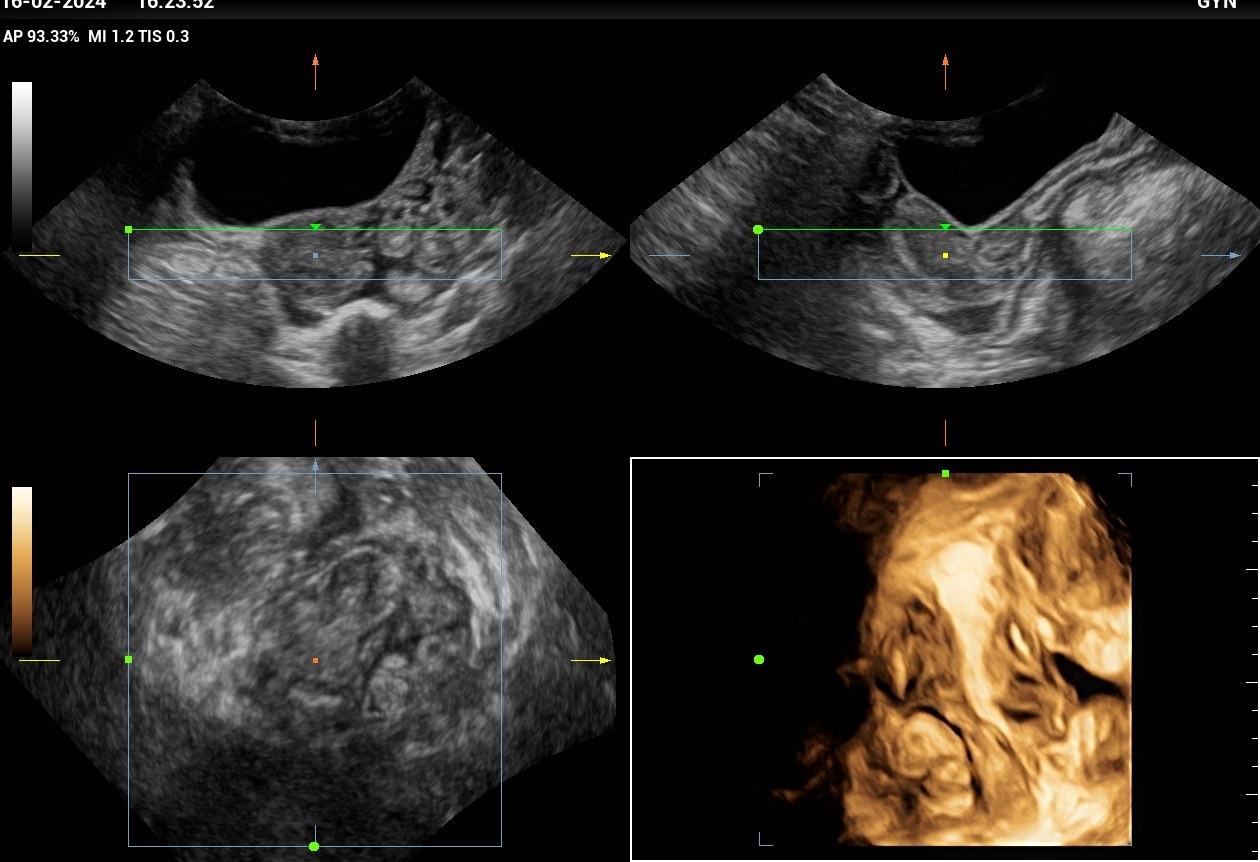

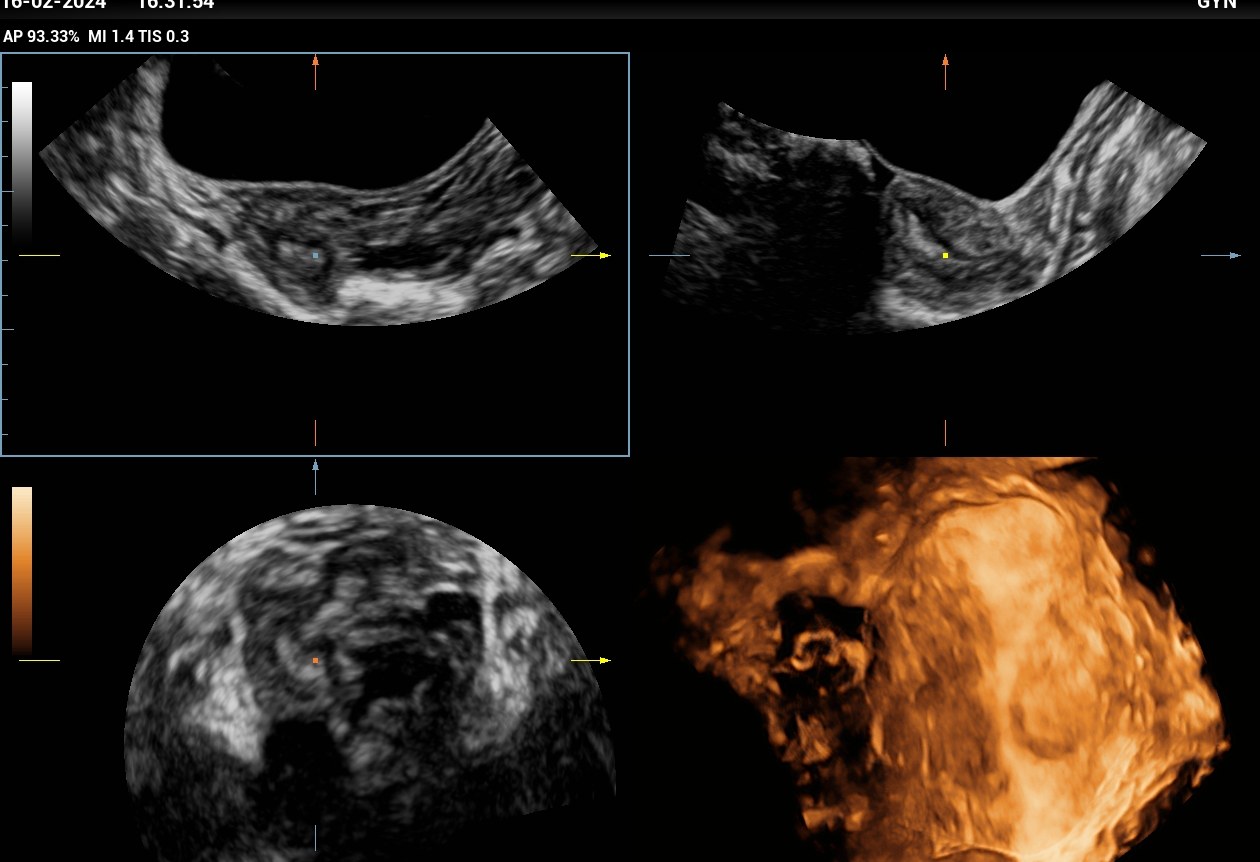

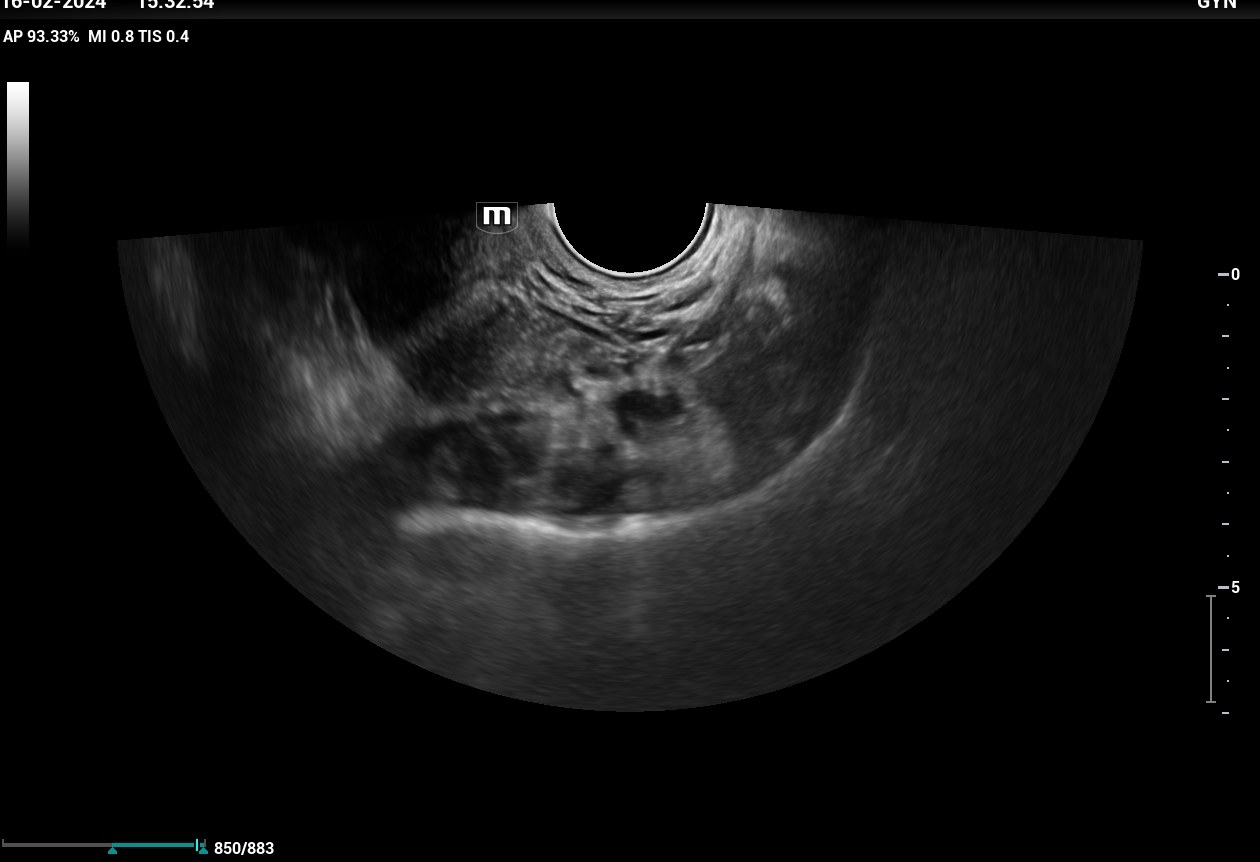

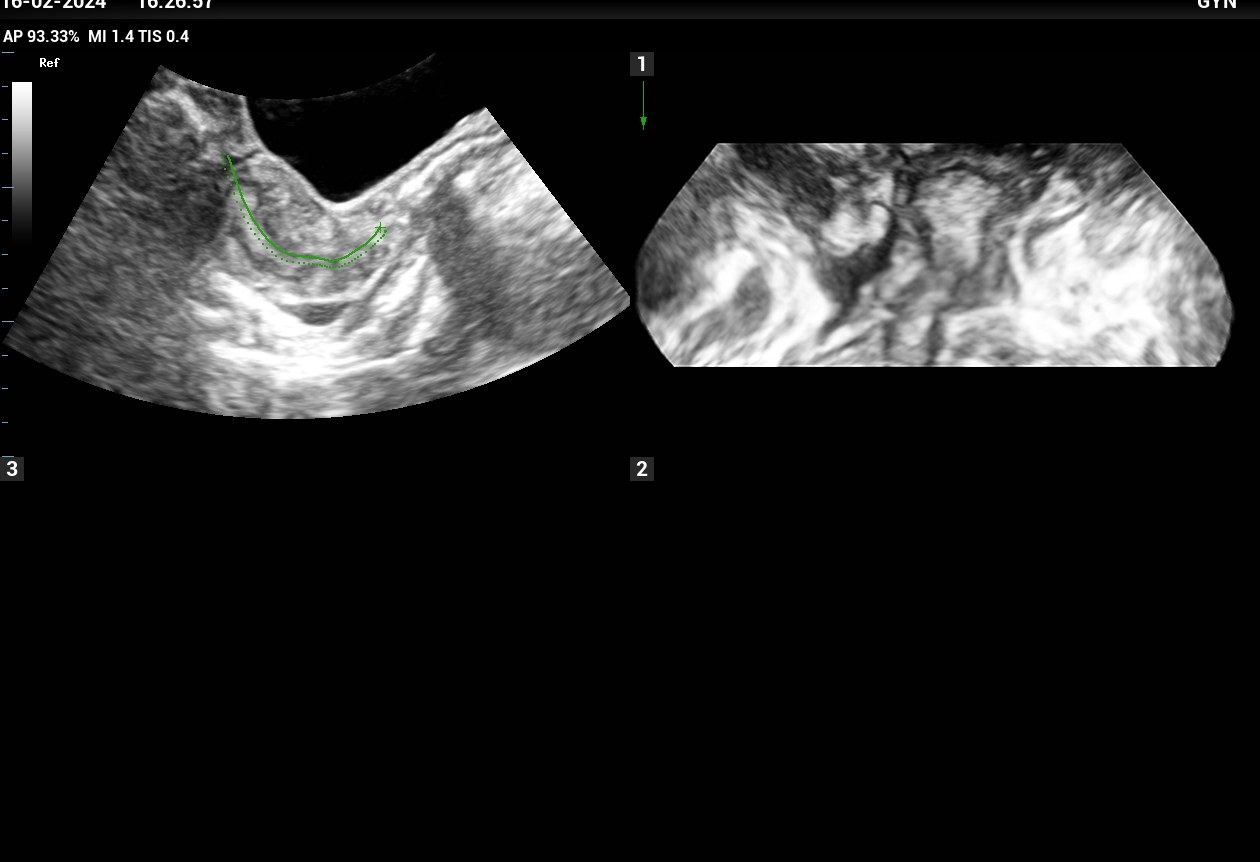

Реальные снимки, полученные на аппарате Mindray Resona I9. Иллюстрация возможностей аппарата, не является медицинским заключением.

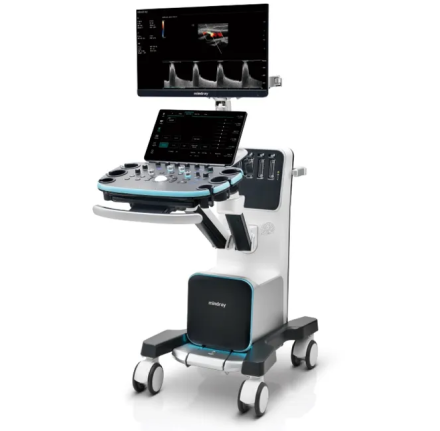

Mindray Resona i9 — УЗИ-сканер премиум-класса нового поколения
Resona i9 — стационарная диагностическая ультразвуковая система премиум-сегмента, разработанная компанией Mindray для задач общей визуализации (General Imaging). В основе аппарата — фирменная архитектура ZST+ (ZONE Sonography Technology Plus), переводящая обработку ультразвукового сигнала с классической схемы формирования луча на покадровую работу с каналами данных. Это устраняет традиционный компромисс «разрешение vs временное разрешение vs однородность ткани» и обеспечивает чистое, равномерно сфокусированное изображение по всему полю без ручной коррекции зон фокусировки.
Resona i9 ориентирован на радиологию, абдоминальную диагностику, поверхностные структуры (молочная и щитовидная железа, лимфоузлы), сосудистые исследования, кардиологию, акушерство, гинекологию, педиатрию и неонатологию, а также интервенционные процедуры под УЗ-навигацией. Эргономика построена вокруг адаптивной консоли iConsole с настраиваемыми E-ink-клавишами, плавающего пульта, 23,8-дюймового LED-монитора и 15,6-дюймового HD-сенсорного экрана.
Что делает Resona i9 особенным: голосовое управление iVocal с беспроводным микрофоном, технология Sound Speed Compensation (SSC) для автоматической адаптации скорости звука к типу тканей, расширенный режим Glazing Flow для интуитивной 3D-визуализации микрососудистой сети, AI-протоколы Smart Breast (BI-RADS) и Smart Thyroid (TI-RADS) для автоматического анализа очаговых образований, а также модуль iScape View для панорамного сканирования в реальном времени.
Что получает клиника, выбирая Mindray Resona i9
23,8"
основной LED-монитор
15,6"
HD-сенсорный экран
до 4 ч
автономной работы
13+
типов датчиков
Платформенные технологии Mindray Resona i9
- ZST+ (ZONE Sonography Technology Plus): канал-ориентированная архитектура реконструкции изображения, обрабатывающая ультразвуковой сигнал зонами с попиксельной фокусировкой. Снимает ограничения классического линейного beam-forming и обеспечивает гармоничный баланс пространственного, временного разрешения и однородности тканей по всей зоне сканирования.
- Sound Speed Compensation (SSC): автоматический алгоритм анализа тканевых характеристик в реальном времени с подбором оптимальной скорости распространения сигнала. Улучшает качество изображения у пациентов с разной плотностью тканей без ручной корректировки оператором.
- Glazing Flow: расширенный режим визуализации микроциркуляции с интуитивным 3D-представлением сосудистой сети и выраженной прорисовкой границ сосудов. Применяется при оценке очаговых образований и состояния перфузии паренхиматозных органов.
- iVocal — голосовое управление: комплект из программного модуля и беспроводного микрофона, позволяющий менеджмент частот, режимов, измерений и сохранения изображений без обращения к консоли. Удобен при стерильных интервенционных процедурах и работе у постели пациента.
- iConsole с E-ink-клавишами: адаптивная панель управления с программируемыми кнопками на электронных чернилах, меняющими надписи в зависимости от выбранного клинического сценария. Плавающий пульт регулируется по высоте и углу для удобной посадки оператора.
- Эластография (Strain / STE / STQ / Endocavity STE / HiFR STE): компрессионная эластография на L9-3s, L14-3Ws, L20-5s, V11-3Hs, ELC13-4s; двумерная цветовая эластограмма по сдвиговой волне (STE) и точечная количественная оценка (STQ) на конвексных, линейных и внутриполостных датчиках; режим High Frame Rate STE для динамичных тканей.
- Контрастная визуализация (CEUS): базовый Contrast Imaging, количественный анализ Contrast Imaging QA, режим LVO для контрастной эхокардиографии, Low MI Contrast для исследований миокарда с низким механическим индексом и объёмная Volume CEUS на основе платы 4D/TEE.
- Кардиологический пакет: Tissue Doppler Imaging (TDI), TDI QA с количественной оценкой, AutoEF (автоматический расчёт фракции выброса левого желудочка), Stress Echo, Tissue Tracking QA для недопплеровской оценки деформации миокарда, Free Xros M / Free Xros CM (анатомический и криволинейный M-режим до 3 срезов), CW-модуль и поддержка карандашных датчиков CW2s/CW5s.
- Сосудистые опции: IMT (автоматическое измерение комплекса интима-медиа), RIMT (радиочастотный режим в реальном времени), R-VQS (количественная оценка жёсткости сосудистой стенки), V-Mapping (схематическое отображение сосудистого исследования) и V Flow для векторного картирования потока на линейных датчиках.
- AI-ассистенты для радиологии и поверхностных структур: Smart Breast (BI-RADS), Smart Thyroid (TI-RADS), Smart HRI (гепаторенальный индекс для оценки стеатоза), Smart Trace (полуавтоматическая трассировка границ объекта), iNeedle и iScape View.
- AI-ассистенты для акушерства и гинекологии: Smart OB (биометрия плода), Smart NT (толщина воротникового пространства), Smart Fetal HR (ЧСС плода), FH Tissue Tracking QA (деформация миокарда плода), Smart Pelvic (тазовое дно) и Smart Hip (тазобедренный сустав по методу Графа).
- 3D/4D-инструменты: Smart 3D (трёхмерная реконструкция «свободной рукой»), iLive с виртуальной подсветкой, Smart Face (реконструкция лица плода), Smart Planes CNS, STIC (объёмное исследование сердца плода), iPage+ (мультисрезовая томография), SCV+, Smart Volume, Smart V Trace, Color 3D, Niche.
Сравнение Mindray Resona i9 и Resona R9
| Параметр | Resona i9 | Resona R9 |
|---|
| Архитектура формирования луча | ZST+ (Pixel-by-Pixel Focusing) | ZST+ (Pixel-by-Pixel Focusing) |
| Сегмент | General Imaging Premium | Radiology Premium |
| Поколение интерфейса | iConsole с E-ink-клавишами | Классический пульт управления |
| Голосовое управление iVocal | Да (опция) | Нет |
| Sound Speed Compensation (SSC) | Да | Нет |
| Glazing Flow | Да (расширенная версия) | Базовая |
| Smart Thyroid (TI-RADS) | Да | Нет |
| Fatty Liver Lab (USAT/HRI+/LTI) | Нет (есть Smart HRI) | Да |
| uHIT Navigation | Нет | Да |
| Endocavity Fusion Imaging | Да (опция) | Да |
| Plata 4D/TEE | Опция (модульно) | Встроенная архитектура |
| Автономный аккумулятор | Опция 2 ч / 4 ч | Опция |
| Линейка датчиков | серия «s» (SC6-1s, L14-3Ws и др.) | серия «U» (SC6-1U, L14-3WU и др.) |
Полный набор режимов визуализации
- B-режим (2D, тканевые гармоники, ComboWave)
- M-режим (классический, анатомический, цветной, Free Xros M, Free Xros CM)
- Цветовое допплеровское картирование (Color Doppler)
- Энергетический допплер (Power Doppler)
- Тканевой допплер (TDI, TDI QA)
- Спектральный допплер (PW, CW, HPRF)
- Непрерывно-волновой допплер на карандашных датчиках CW2s / CW5s
- Glazing Flow — 3D-визуализация микрососудистой перфузии
- V Flow — векторное картирование кровотока
- V-Mapping — схематическое отображение сосудистых результатов
- Контрастные режимы: Contrast Imaging, Contrast Imaging QA, LVO, Low MI Contrast, Volume CEUS
- Эластография: Strain Elastography, STE, STQ, Endocavity STE, High Frame Rate STE
- 3D/4D: Smart 3D, iLive, Smart Face, STIC, iPage+, SCV+, Smart Volume, Color 3D, Niche
3D/4D и интеллектуальные инструменты
- Smart 3D — трёхмерная реконструкция «свободной рукой» с обычными 2D-датчиками
- iLive — объёмная визуализация с виртуальной подсветкой и подвижным источником освещения
- Smart Face — автоматическое удаление артефактов и реконструкция лица плода
- Smart Planes CNS — выделение стандартных срезов ЦНС плода
- STIC — объёмное исследование сердца плода в серошкальном и ЦДК-режимах
- iPage+ — мультисрезовая томография с регулируемой толщиной среза
- SCV+ — произвольный срез с улучшением контрастности
- Smart Volume / Smart V Trace — автоматический и полуавтоматический расчёт объёмов
- Color 3D — трёхмерная цветовая ангиография
- Niche — три ортогональные плоскости в одном объёме
- iWorks — автоматизированные клинические протоколы
- iScape View — панорамное сканирование в реальном времени
- iScanHelper — встроенная обучающая система
- iNeedle — улучшение визуализации биопсийной иглы
- iVocal — голосовое управление с беспроводным микрофоном
- Smart Trace — полуавтоматическая трассировка границ объекта
- Smart Breast / Smart Thyroid / Smart HRI — AI-протоколы для радиологии
- Smart OB / Smart NT / Smart Fetal HR — AI-инструменты в акушерстве
- Smart Pelvic / Smart Hip — оценка тазового дна и тазобедренного сустава
- iFusion + Endocavity Fusion Imaging — мультимодальная навигация (УЗИ + КТ/МРТ)
Технические характеристики Mindray Resona i9
| Параметр | Значение |
|---|
| Архитектура | ZST+ (ZONE Sonography Technology Plus, Pixel-by-Pixel Focusing) |
| Основной монитор | 23,8" LED, высокое разрешение |
| Сенсорный экран | 15,6" HD |
| Панель управления | iConsole с E-ink-клавишами, плавающая регулировка |
| Голосовое управление | iVocal (опция, беспроводной микрофон) |
| Аккумулятор | Опция 2 ч или 4 ч непрерывной работы |
| Модуль ЭКГ/ФКГ | Physio Module IEC (опция) |
| Модуль 4D/TEE | Опция (4D and TEE Module) |
| Модуль CW | Опция (плата постоянно-волнового допплера) |
| Порт карандашного датчика | Опция (Pencil probe socket) |
| DICOM | DICOM 3.0, 6 типов SR (OB/GYN, Cardiac, Vascular, Breast, Abdomen, Small Parts), Worklist, MPPS, Q/R |
| Антивирусное ПО | McAfee (опция) |
| Цифровой видеорегистратор | DVR Module (опция) |
| Базовые программные пакеты | Cardiac Package, Vas Package, Radiology Package, Basic OBG Package |
| Регистрация | РУ Росздравнадзора |
Совместимые датчики Mindray Resona i9
- SC6-1s — монокристальный конвексный (192 эл., R60 мм) — основной датчик для абдоминальных исследований, сосудов, поверхностных структур, акушерства и гинекологии
- C11-3s — микроконвексный педиатрический (128 эл., R15 мм) — неонатология и педиатрия
- C6-2Gs — конвексный (128 эл., R20 мм) — общая абдоминальная и интервенционная диагностика
- L14-3Ws — линейный широкоформатный (256 эл., апертура 55,5 мм) — мультипараметрическая визуализация поверхностных структур
- L9-3s — линейный сосудистый (192 эл., апертура 48 мм) — сосуды среднего и крупного калибра
- L20-5s — высокочастотный линейный (192 эл., апертура 31,5 мм) — мелкие структуры, дерматология, косметология
- V11-3Hs — внутриполостной микроконвексный (192 эл., R11 мм) — гинекология, урология, Endocavity STE и Endocavity Fusion
- SP5-1s — монокристальный фазированный (80 эл., 23,4 мм) — взрослая кардиология, абдоминальные и торакальные исследования
- ELC13-4s — биплановый внутриполостной (192 эл., R10 мм, апертура 71,4 мм) — ТРУЗИ, прицельная биопсия простаты
- P10-4s — секторный фазированный неонатальный (128 эл., 15 мм)
- P8-2s — секторный фазированный педиатрический (96 эл., 19,5 мм)
- CW5s — карандашный непрерывно-волновой (требуется CW Module и Pencil probe socket)
- CW2s — карандашный непрерывно-волновой для глубоких сосудов (требуется CW Module и Pencil probe socket)
Подберём конфигурацию Resona i9 под клинические задачи.
