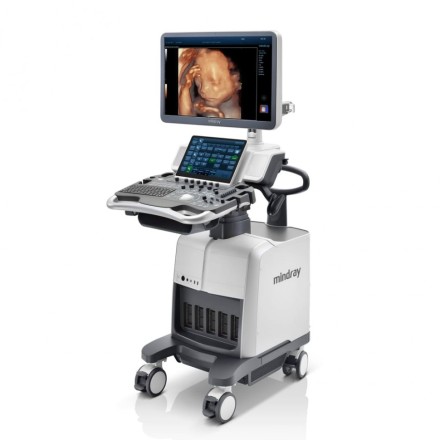

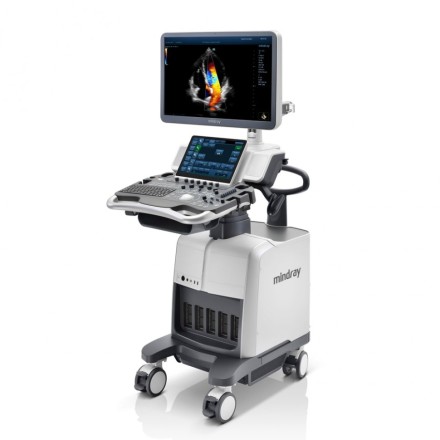

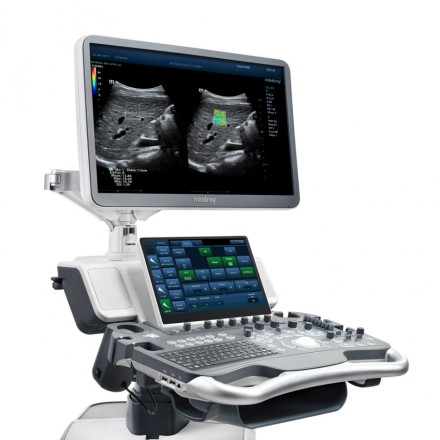

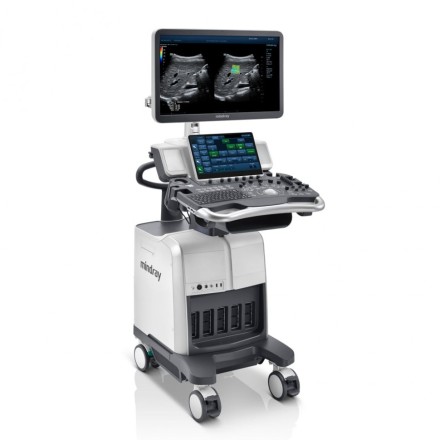

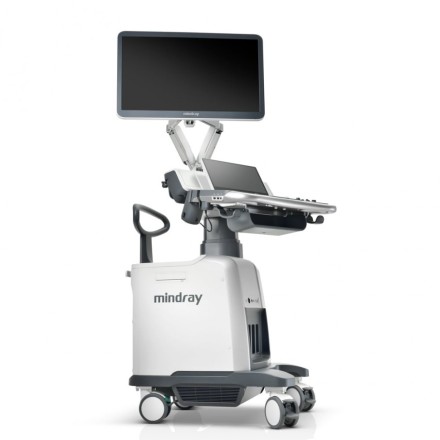

УЗИ аппарат Mindray DC-80 X-Insight

Mindray DC-80 X-Insight — стационарная УЗИ-система высокого класса серии DC

DC-80 — модель из серии стационарных диагностических сканеров Mindray DC, занимающая ступень между DC-70 и DC-90. Аппарат адресован многопрофильным клиникам, диагностическим центрам, стационарам и кабинетам функциональной диагностики, где нужны полный набор клинических приложений и широкая совместимость с премиальной премиальной оптикой. Внутренняя архитектура называется X-Insight: усиленная вычислительная база с программной реконструкцией изображения и обработкой до 82 944 акустических каналов параллельно. Поверх неё работают патентованная гармоническая технология PSH (Phase Shift Harmonic), пространственное компаундирование iBeam, шумоподавление iClear, частотное компаундирование FCI, автоматическая оптимизация iTouch и Echo Boost — последняя избирательно повышает однородность изображения в кардиологическом режиме при работе с фазированным датчиком. Аппарат комплектуется на выбор 21,5- или 23,8-дюймовым LED-монитором на двухкрылой плавающей стойке (Dual-wing floating arm) с поворотом 90° влево и 150° вправо, 13,3-дюймовым сенсорным экраном, полноразмерной QWERTY-клавиатурой с подсветкой и встроенным аккумулятором.

Главные цифры DC-80

Основные технологии Mindray DC-80

• Архитектура X-Insight: программируемая платформа с обработкой до 82 944 акустических каналов одновременно. В отличие от чисто аппаратного формирования луча, X-Insight применяет гибкую программную реконструкцию, что позволяет нарастить число одновременно сфокусированных точек, динамически перенастраивать параметры обработки и сохранять RAW-данные для последующей коррекции изображения уже на сохранённой кинопетле.
• Поколения датчиков на выбор: ComboWave-преобразователи, классические 3T (Three-Transducer) и премиальные 3T с монокристальным элементом (Single Crystal). Монокристальная оптика представлена SC6-1E (конвексный, 192 элемента, R60 мм), SP5-1E (фазированный кардиологический, 80 элементов, апертура 23,4 мм) и SD8-1E (объёмный, 192 элемента, R45 мм). Эти преобразователи дают расширенную полосу частот и заметно повышают чувствительность в гармонике, эластографии и контрастной визуализации.
• Патентованная гармоника PSH: технология фазового сдвига (Phase Shift Harmonic) формирует чистый гармонический сигнал, повышая контрастное разрешение и SNR. Качество настраивается по уровням Pen / Gen / Res, на части датчиков — с дополнительными HPen / HGen / HRes / HPen-Gen режимами.
• STE — двумерная цветовая эластография сдвиговой волны: формирует двумерную карту жёсткости в зоне интереса с количественной шкалой E (kPa), Cs (м/с), G и фильтрами HQElasto, HFElasto, RLB Map и iLayering. Доступна на датчиках SC6-1E, SC5-1E, C5-1E, L12-3E, L14-5WE и L9-3E.
• STQ — точечная количественная эластография: измеряет жёсткость в фиксированной точке с выводом среднего, максимума, минимума и стандартного отклонения. Используется в гепатологии, маммологии, тиреоидологии и эндокринологии.
• Strain Elastography и Natural Touch Elastography: компрессионная эластография на L12-3E, L14-5WE, L14-6NE/WE, L9-3E, V11-3HE/E/BE, DE11-3E с поддержкой strain ratio и гистограммы; Natural Touch Elastography с компенсацией давления и индикатором стресса для линейных и внутриполостных датчиков.
• UWN+ Contrast Imaging: ультраширокополосная нелинейная контрастная визуализация второго поколения с захватом не только второй гармоники, но и нелинейных фундаментальных сигналов. Поддерживает Low MI режим, Micro Flow Enhancement (MFE) с настройкой периода 0,1–1,0 с, Pro Capture (захват кадров до 480 с) и Retro Capture (до 120 с). Доступна на широком списке датчиков серии E.
• Расширенный кардиопакет: AutoEF с расчётом EDV/ESV/EF/SV/CO по методу Симпсона, Stress Echo с 14 заводскими протоколами и пользовательскими сценариями, ASE 16/17 скоринг с графическим отображением (Normal, Hyperkinetic, Severely Hyperkinetic, Akinetic, Dyskinetic), Tissue Tracking QA на P4-2E/P4-2NE/P7-3E/P10-4E/SP5-1E с Bull's eye визуализацией и расчётом 14 параметров (включая Global Strain), TDI QA до 8 ROI, LVO Contrast для контрастного исследования левого желудочка.
• Объёмная визуализация и AI-протоколы: Smart 3D методом «свободной руки», 4D на объёмных датчиках D7-2E, SD8-1E, DE11-3E, DE10-3WE, STIC для исследования сердца плода, iLive с виртуальной подсветкой и режимами Classic / IntPoint / ExtPoint / Parallel / Torch / 3-Light / User, iPage+ для мультисрезового томографического отображения, SCV+ для произвольного среза заданной толщины с улучшением контрастности, Smart Planes CNS — автоматическое выделение срезов TCP/TTP/MSP/TVP головки плода, Smart Face — автоматическая визуализация лица плода, Smart FLC — автоматическая фолликулометрия в 2D/3D, Smart-V — автоматический расчёт объёма.
• Сосудистая программа: RIMT с расчётом 6 значений толщины комплекса интима-медиа радиочастотным методом, Auto IMT с автодетекцией ROI на CCA, ICA, ECA, Bulb, Smart Track для автоматической регулировки ROI и линии PW под Color/Power+PW режим на сосудах конечностей и сонной артерии, V-Mapping для графического сосудистого картирования.
• Эргономика и пользовательский интерфейс: 13,3-дюймовый антибликовый сенсорный экран с поддержкой жестов (включая 8 пользовательских двухпальцевых), плавающая панель управления с регулировкой высоты 200±20 мм и поворотом 180°, 8 программируемых клавиш, голосовая аннотация изображений, ножной переключатель на 1/2/3 клавиши (опция), iVocal-альтернатива не предусмотрена в стандартной комплектации DC-80.
• Безопасность данных: шифрование передачи (VPN), шифрование резервных копий на USB, шифрование жёсткого диска целиком, скрытие персональных данных пациента при экспорте, антивирус McAfee совместно с Windows Defender.

Сравнение Mindray DC-80 и DC-90

Полный набор режимов визуализации

• B-режим (2D, гармонический THI с патентованной технологией PSH, FCI, ExFOV, Dehaze 0–30, B Steer 5 уровней)
• M-режим / Color M-режим / анатомический Free Xros M (до 3 срезов) / криволинейный Free Xros CM
• Цветовое допплеровское картирование (Color Doppler Imaging) с HR Flow
• Энергетический допплер с направленным режимом (Power / Directional PDI)
• Спектральный импульсно-волновой допплер (PW) с HPRF
• Непрерывно-волновой допплер (CW) — опция (требует отдельного модуля CW)
• Тканевой допплер: TDI с подрежимами TVI / TVD / TVM / TEI
• HR Flow — высокочастотный энергетический допплер
• Smart Track — автоматическая регулировка ROI и линии PW для сосудистых исследований
• UWN+ Contrast Imaging второго поколения (с MFE, Pro/Retro Capture)
• Contrast Imaging QA — Time-Intensity Curve анализ до 8 ROI, motion tracking, экспорт в CSV
• LVO — программное обеспечение для контрастного исследования левого желудочка (на SP5-1E)
• Strain Elastography — компрессионная эластография
• STE — 2D-эластография сдвиговой волны (SC6-1E, SC5-1E, C5-1E, L12-3E, L14-5WE, L9-3E)
• STQ — количественная эластография сдвиговой волны (тот же список датчиков)
• Natural Touch Elastography с компенсацией давления оператора
• 3D/4D: Smart 3D, real-time 4D, iLive (Classic, IntPoint, ExtPoint, Parallel, Torch, 3-Light, User1/2), Color 3D, STIC (с iPage+, CMPR, SCV+, 3 Slice, Niche, Smart Planes CNS, Smart-V, Smart FLC, Edit), iPage+, SCV+, Niche
• Fusion Imaging — режим заявлен в datasheet (доступен на C5-1E, SC5-1E, SP5-1E, L14-5WE), но в прайсе DC-80 как отдельная опция не комплектуется

Интеллектуальные инструменты и клинические пакеты

• Smart 3D — объёмная реконструкция методом «свободной руки» (Rocked / Linear acquisition)
• Smart Face — автоматическая визуализация лица плода с FaceContact -15…15
• iLive — рендеринг с виртуальной подсветкой и шестью позициями источника
• iPage+ — мультисрезовое томографическое отображение (3×3, 4×4, 5×5)
• STIC — высокоразрешающая объёмная визуализация сердца плода с цветным режимом
• SCV+ — произвольный срез заданной толщины с улучшением контрастности (включая по произвольной кривой CMPR)
• Smart Planes CNS — автоматическое получение срезов TCP, TTP, MSP, TVP
• Smart FLC — автоматический подсчёт фолликулов в 2D/3D
• Smart-V — автоматический расчёт объёма с детекцией контура
• Smart OB — автоматическая биометрия плода (BPD, HC, OFD, FL, AC, HUM)
• Smart NT — автоматическое измерение толщины воротникового пространства
• Smart Pelvic — оценка функции мышц тазового дна
• iScanHelper — встроенная обучающая система для ABD, SMP, URO, OB, GYN с примерами клинических изображений
• iWorks — стандартизированные рабочие протоколы B/Dual/Color/PW/CW/M в любых комбинациях
• iCompare — сопоставление УЗИ с DICOM CT/MRI/Mammography/X-Ray/Ultrasound без внешней рабочей станции
• iNeedle — улучшенная визуализация биопсийной иглы с премиальным углом
• iBeam — пространственное компаундирование до 9 углов
• iClear — подавление спекл-шума (B, 3D, 4D)
• iTouch — автоматическая оптимизация в B/Color/Power/PW и Contrast (gain, TGC, scale, PRF, WF)
• Echo Boost — улучшение однородности и шумоподавление в кардиологии (только на фазированных датчиках)
• Auto IMT — автодетекция комплекса интима-медиа на CCA, ICA, ECA, Bulb с выбором угла
• RIMT — радиочастотный анализ толщины интима-медиа в реальном времени с расчётом 6 значений и SD
• V-Mapping — графическое сосудистое картирование в отчёте
• UltraView — расширенный измерительный набор
• iScape View — панорамное сканирование в реальном времени (B и Power)
• MedSight / MedTouch — приложения для просмотра и удалённого управления через смартфон/планшет (Android 4.0+, iOS 8.0+)
• iStorage — встроенное архивирование с интеграцией iStation

Технические характеристики Mindray DC-80

Совместимые датчики Mindray DC-80

• SC6-1E — монокристальный конвексный, R60 мм, 192 элемента, частоты 1,3–5,7 МГц — флагманский датчик для абдомена, акушерства, гинекологии, MSK, сосудов, урологии, нервов; поддерживает STE, STQ, Contrast Imaging, iNeedle
• SC5-1NE — конвексный, R60 мм, 128 элементов — те же приложения, без монокристальной начинки
• SC5-1E — конвексный, R60 мм, 192 элемента — расширенный вариант
• C5-1E — конвексный, R60 мм, 128 элементов — абдомен, акушерство, гинекология, сосуды, нервы, MSK
• C7-3E — конвексный высокочастотный, R50 мм, 192 элемента, частоты 2,6–7,2 МГц — расширенный набор приложений
• C6-2GE — конвексный интервенционный, R20 мм, 128 элементов, частоты 2,6–8,2 МГц
• C11-3E — микроконвексный неонатальный/педиатрический, R15 мм, 128 элементов, частоты 2,6–12,8 МГц
• L12-3E — высокоплотный линейный, апертура 38 мм, 192 элемента, частоты 3,0–13,5 МГц — сосуды, малые органы, абдомен, педиатрия, MSK, нервы
• L14-5WE — высокочастотный линейный с широкой апертурой 54,4 мм, 192 элемента, частоты 4,0–14,0 МГц — MSK, нервы, абдомен, педиатрия, сосуды, малые органы
• L14-6WE — высокочастотный высокоплотный линейный, апертура 50 мм, 256 элементов, частоты 3,5–16,0 МГц — флагманский линейный для MSK
• L14-6NE — высокочастотный высокоплотный линейный, апертура 38 мм, 192 элемента, частоты 3,5–16,0 МГц
• L9-3E — низкочастотный линейный, апертура 43,7 мм, 192 элемента, частоты 1,8–9,8 МГц — для глубоких сосудов и абдомена
• L16-4HE — линейный интраоперационный Г-образный, апертура 25,4 мм, 128 элементов, частоты 3,5–16,0 МГц
• LM14-6E — матричный линейный, апертура 38 мм, 576 элементов (192×3), частоты 3,5–16,0 МГц — для исследований MSK и поверхностных структур
• SP5-1E — монокристальный фазированный кардиологический, апертура 23,4 мм, 80 элементов, частоты 1,0–5,0 МГц — кардиология, сосуды, абдомен; CW, TDI, Stress Echo, Tissue Tracking QA, LVO
• P4-2NE — фазированный, апертура 22,6 мм, 80 элементов — кардиология, сосуды, абдомен; CW
• P7-3E — фазированный кардио-абдоминальный, 96 элементов, апертура 20,4 мм, частоты 2,3–7,2 МГц
• P10-4E — фазированный неонатальный, 128 элементов, апертура 15 мм, частоты 3,0–11,4 МГц — кардиология новорождённых, неонатальный абдомен
• V11-3E — внутриполостной микроконвексный, R11 мм, 128 элементов — гинекология, акушерство, урология
• V11-3BE — внутриполостной с изогнутой рукоятью, R11 мм, 128 элементов
• V11-3HE — высокоплотный внутриполостной, R11 мм, 192 элемента, FOV 210° — расширенное поле обзора
• CB10-4E — биплановый внутриполостной (двойной микроконвекс), R9 мм, 128 элементов — урология, ТРУЗИ простаты
• D7-2E — конвексный объёмный 4D, R40 мм, 128 элементов — акушерство, гинекология, абдомен
• D8-2E — конвексный объёмный 4D, R50 мм, 192 элемента
• SD8-1E — монокристальный конвексный объёмный 4D, R45 мм, 192 элемента — флагманское акушерство
• DE11-3E — внутриполостной объёмный 4D, R11 мм, 128 элементов — Volume CEUS (через апгрейд), Strain Elastography
• DE10-3WE — внутриполостной объёмный 4D, R10 мм, 192 элемента, FOV 188°
• P7-3TE — чреспищеводный TEE, 64 элемента, частоты 2,3–7,2 МГц
• CW5s — карандашный 5 МГц для сосудистых CW-исследований
• CW2s — карандашный 2 МГц для кардиологии (включён в datasheet, но в прайс DC-80 не поставляется)

Кому подойдёт DC-80

• Многопрофильным клиникам и крупным диагностическим центрам, которым нужна один аппарат с премиальной оптикой (монокристальные SC6-1E + SP5-1E + SD8-1E) и расширенными клиническими приложениями
• Кардиологическим отделениям и сердечно-сосудистым центрам — благодаря Cardiac Pack с Stress Echo, Tissue Tracking QA, AutoEF, LVO Contrast и поддержке P4-2E/P4-2NE/P7-3E/P10-4E/SP5-1E
• Гепатологическим, онкологическим и эндокринологическим центрам — за счёт STE/STQ на 6 датчиках, Natural Touch Elastography и UWN+ Contrast Imaging
• Перинатальным центрам и кабинетам пренатальной диагностики — Advanced OBG Pack даёт STIC, Smart Planes CNS, Smart Face, Smart FLC, Smart Pelvic, iLive, iPage+ одним лотом
• Маммологическим и тиреоидологическим отделениям — STE, STQ, Natural Touch Elastography плюс матричный LM14-6E на 576 элементов и широкоформатный L14-6WE
• Урологическим клиникам — биплановый CB10-4E, V11-3HE, DE11-3E, DE10-3WE
• Стационарам и операционным — Г-образный интраоперационный L16-4HE и фазированные педиатрические/неонатальные P10-4E
• Сосудистым кабинетам — Smart Track, RIMT, Auto IMT, V-Mapping, низкочастотный L9-3E для глубоких сосудов
• Учебным и образовательным центрам — iScanHelper и iCompare для разбора клинических случаев
