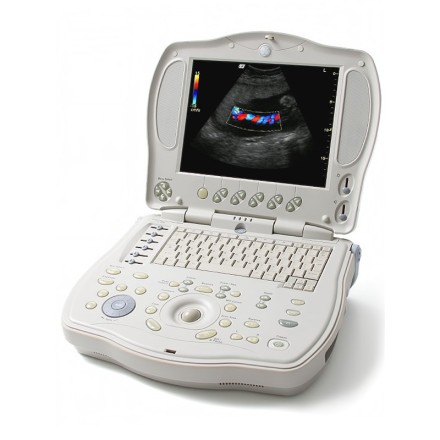

LOGIQ BOOK XP «GE Medical Systems (China) Co. Ltd.»), Полностью цифровая портативная, переносная, многоцелевая ультразвуковая система среднего класса с возможностью сканирования в режиме цветового допплеровского картирования
Режимы сканирования УЗИ аппарата LOGIQ BOOK XP:
• В
• M
• D-режим: PW и HPRF - импульсно-волновой допплер с автоматическим оконтуриванием доплеровского спектра и проведением расчетов в реальном времени
• CFM - цветовое допплеровское картирование по скорости; количество карт окрашивания – 11
• PD - цветовое допплеровское картирование по энергии;
• /включая направленный энергетический допплер/ количество карт окрашивания – 13
• Триплексный режим, /линейный датчик/: В+CFM+PW, B+PD+PW
• Вторая гармоника, /секторный и конвексный датчики/
• Виртуальный конвексный
Цветной ЖК дисплей с диагональю 10,4”, встроенные стереодинамики Интерфейс пользователя: Полноформатная буквенно-цифровая клавиатура с программируемыми кнопками
Цифровое формирование ультразвукового луча
Частотный диапазон работы системы с возможностью настройки частоты сканирования 2-10 МHz Количество активных портов для подключения датчиков - 1 Глубина проникновения УЗ луча - 30 см
Изменение угла сканирования в допплеровском режиме +/-20 гр.
Характеристики получения изображения
• Динамическая аподизация
• Динамическая апертура
• Динамическая фокусировка Динамический диапазон 165 Дб
Количество каналов 256
Градации серого - 256
Максимальная частота кадров - 370 Гц
Число фокусных зон - 8
Увеличение изображения - 18 раз
Кинопамять - 325 кадров.
Возможности: покадровый и непрерывный просмотр, выбор скорости просмотра (не менее 9 позиций), проведение измерений и расчетов. Устройство для сохранения и чтения информации HDD - 40 Гб
Внешний CD-RW-дисковод Возможности подключения внешних устройств 2 порта USB, 1 слот PCMCIA, PC Card, Bluetooth, Memory Stick Программное обеспечение:
Автоматическая оптимизация в В-режиме по аккустическим свойствам тканей Автоматическая оптимизация доплеровского спектра
Автоматический обсчёт доплеровского спектра в реальном времени с возможностью выбора отображаемых параметров
Программные и аппаратные функции, обеспечивающие возможность доступа к необработанным ультразвуковым данным для дальнейшей оптимизации Программа построения трехмерных изображений в режиме поверхностной реконструкции с возможностью выбора уровня прозрачности Наличие интегрированной в аппарат компьютерной рабочей станции для
архивации и обработки в цифровом виде ультразвуковых изображений со следующими возможностями
• Объем памяти для хранения данных в архиве УЗИ аппарата – 40Гб;
• составление архивов пациентов;
• пост-процессинговая обработка ранее сохраненных изображений (регулировка усиления, смещение базовой линии, выбор различных карт окрашивания, настройка скорости прокрутки и просмотра кинопетель)
• проведение различных измерений;
• вывод различных отчётов исследований;
• сохранение информации на сменных CD дисках;
Сохранение статических и динамических изображений в стандартных форматах .jpg, .avi, а также в Raw - форматах Программа составления и редактирования отчётов Программные и аппаратные функции, обеспечивающие совместимость со стандартом DICOM 3 Программные и аппаратные функции, обеспечивающие доступ к локальной сети USB Memory Sticks Bluetooth для беспроводного подключения струйного принтера Пакеты расчетов и суммарные заключения для абдоминальных исследований (в т.ч. для исследований почек)
Пакеты расчетов и суммарные заключения для ангиологии Пакеты расчетов и суммарные заключения для акушерства и гинекологии
Протокол отслеживания внутриутробного развития плода
Программы расчетов для многоплодной беременности
Программы расчетов для суставной дисплазии Пакеты расчетов для кардиологии
Программа настройки и персонализации отчетов об УЗИ исследованиях и возможностью беспроводной печати на стандартном струйном принтере Примеры многочастотных широкополосных электронных датчиков для LOGIQ BOOK XP: Конвексный датчик для абдоминальных и акушерско-гинекологических исследований (2-5МГц, 128 элементов, 3 частоты второй гармоники) Линейный датчик для поверхностных органов и структур и периферических сосудов (4-10 МГц,
128 элемента) Секторный фазированный датчик (2-5МГц, 3 частоты второй гармоники, для эхокардиографии, абдоминальных, акушерско-гинекологических исследований)
Микроконвексный внутриполостной датчик (4-10 МГц, 128 элементов,угол сканирования не менее 133 град. для акушерско-гинекологических и урологических исследований) Биопсийные насадки
Дополнительные принадлежности Тележка для установки и перевозки УЗИ аппарата LOGIQ BOOK XP Сумка для транспортировки Ножной переключатель Термопринтер Ч/Б Мицубиси Термопринтер цветной Бумага для видеопринтера
